견적 이젠!! 쉽다 빠르다 정확하다.

조립가공 사이즈 자동계산

B. 커튼월 절단 및 가공사이즈 계산 순서 도움말

가공 순서

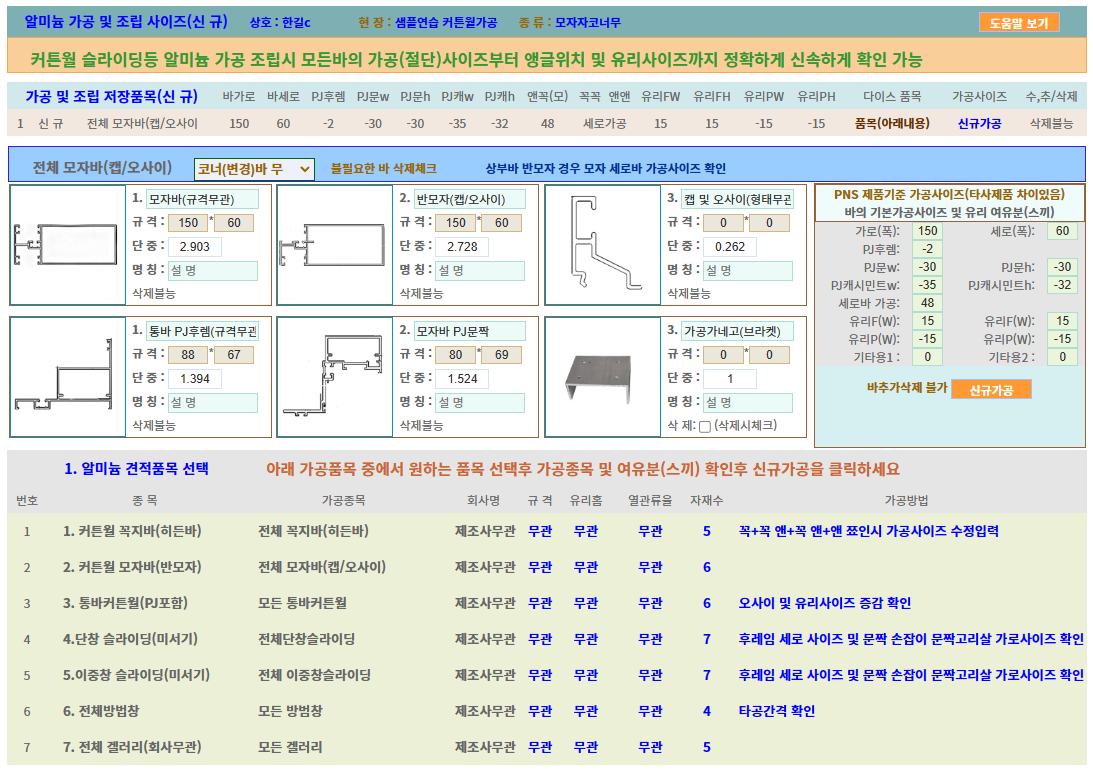

[1]. 가공조립 종류선택 및 여유분입력 ( 모자바 히든바 슬라이딩등 가공종류선택하시고 선택된 바의 가공여유분(스끼) 수정입력)

▶ 가공품목이 커튼월의 경우 보든바의 사이즈 확인후 실제 사용바의 사이즈로 변경하여 주십시요(앵글가공시 앵글위치 및 사이즈에적용) .
▶ 가공조립시 일명 가공및유리스끼(여유분) 은 제조회사 가공바 종류에 따라 다릅니다 바에 맞는 여유분을 정확하게 수정입력하십시요.
▶ 히든(꼭지)바의 경우 PJ위치 중간상하바의 경우 가공해야 하며 가공시 꼭지바와꼭지바 앤드바와꼭지바 결합시 가공치수 다름.
▶ 모자바의 경우 모자 반모자 결합시 가공치수 입력 [바두께(세로폭)은 앵글가공사이즈이므로 정확하게 기입] .
▶ 커튼월 경우 PJ바 여유분과 FIX유리여유분은 바내부기준이며 PJ유리여유분은 PJ문짝사이즈 기준입니다 .

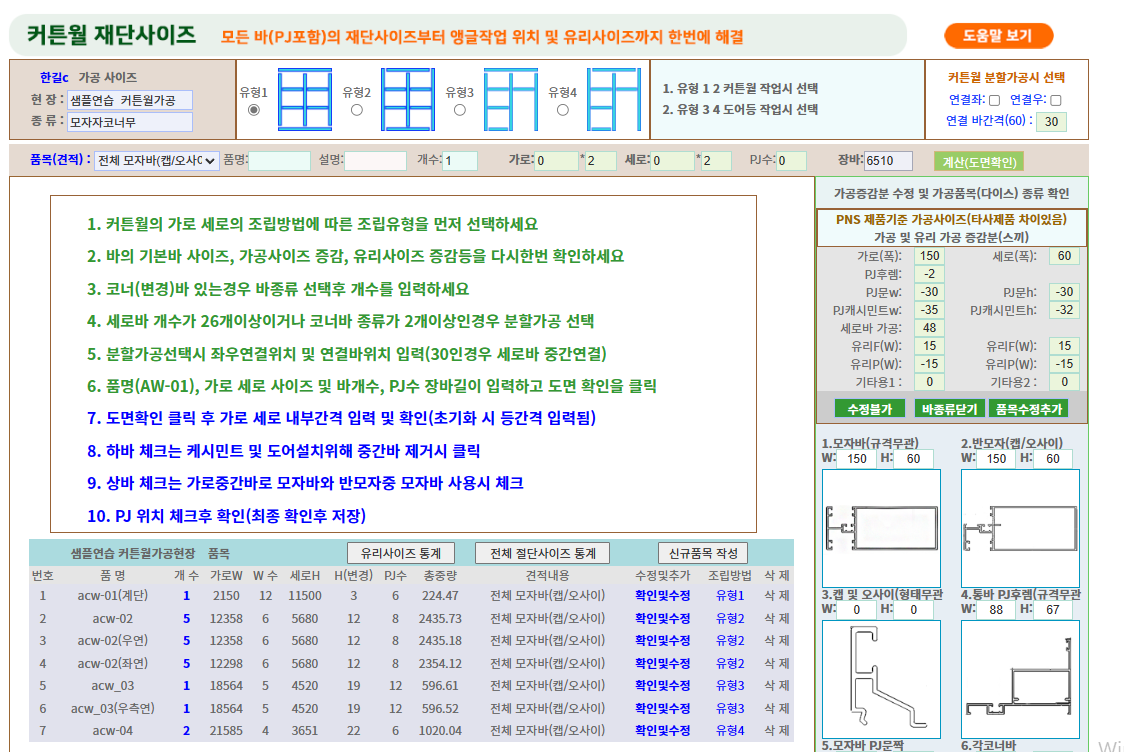

[2]. 가공조립형태 선택 및 실측사이즈 입력 (커튼월의 경우 조립형태선택 슬라이딩의 문짝수 선택하세요)

▶ 카튼월 경우 코너바 있는 경우는 코너바수 입력하며 세로바수가 26개이상인경우는 분할해서 가공계산하여야 함(연결부분표시).
▶ 슬라이딩의 경우 문짝수와 대칭 비대칭경우를 선택하며 갤러리 경우 외곽바 유무 및 사이즈 입력(커튼월외 바로 계산됨)
▶ 실측사이즈 입력(커튼월경우 가로세로 사이즈 및 개수 PJ 개수 입력 갤러리는 가로개수 방범창은 세로개수 추가입력가능)

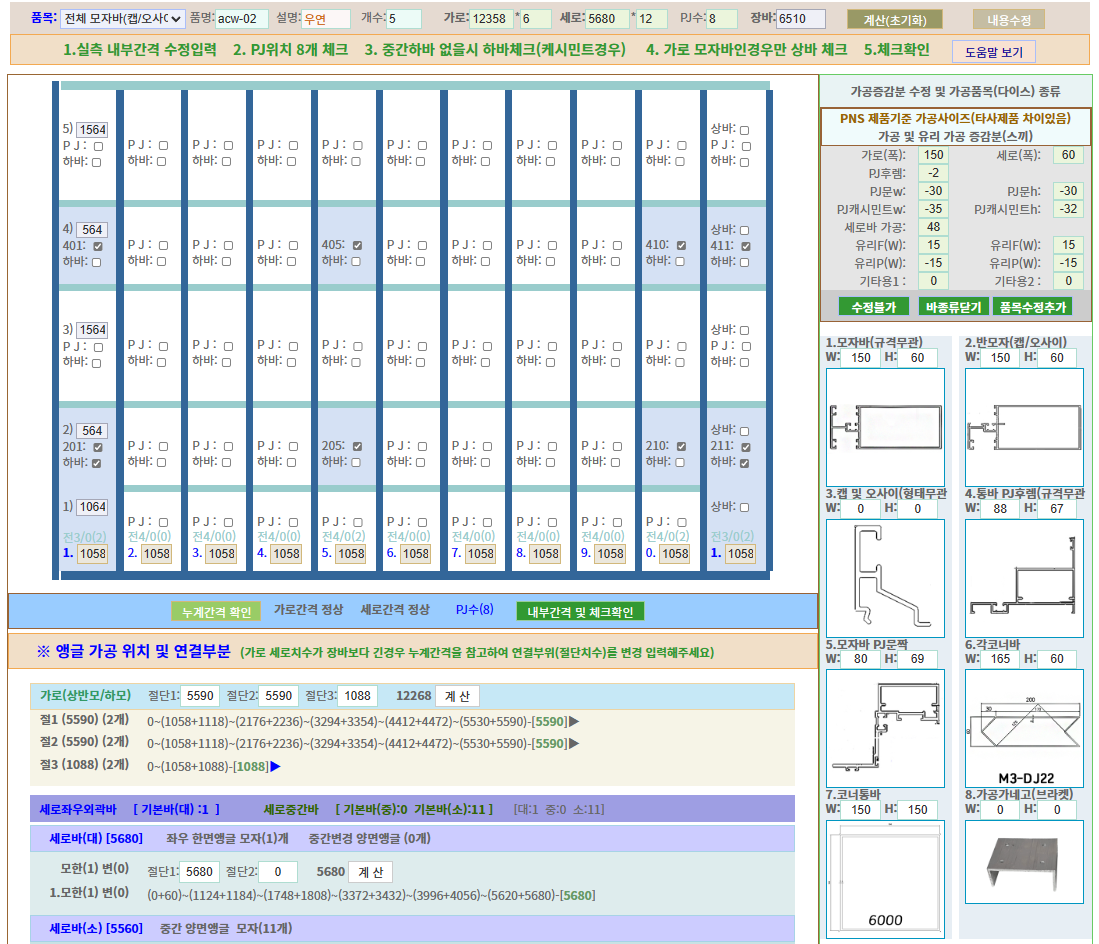

[3]. 커튼월 내부간격 입력 및 PJ위치 체크 (코너바유무, 중간바 유무, 모자바경우 가로 중간바 종류체크 )

▶ 가로 세로 내부간격을 정확히입력하세세요 처음내부간격은 등간격으로 설정되어 있으며 각내부 간격변경 및 전체사이즈 변경도 가능.
▶ PJ위치는 개수에 맞게 체크해주시고 특히 캐시민트경우 2칸에 걸처 위치하는 경우 하바체트하여 중간바 삭제하면 됨
▶ 중간바가 존재하지 않는 경우 하바를 체크하시고 코너바의 경우 코너바위치를 체크하시면 됨
▶ 모자바 중간바경우 맨하부만 모자바이며 나머지는 중간바로 설정되어 있음 PJ위치등으로 모자바로 변경시 상바 체크
▶ 가로 세로 외곽바와 세로중간바가 장바보다 긴경우 앵글가공위치 참고하여 자동으로 절단사이즈 계산(수정가능)

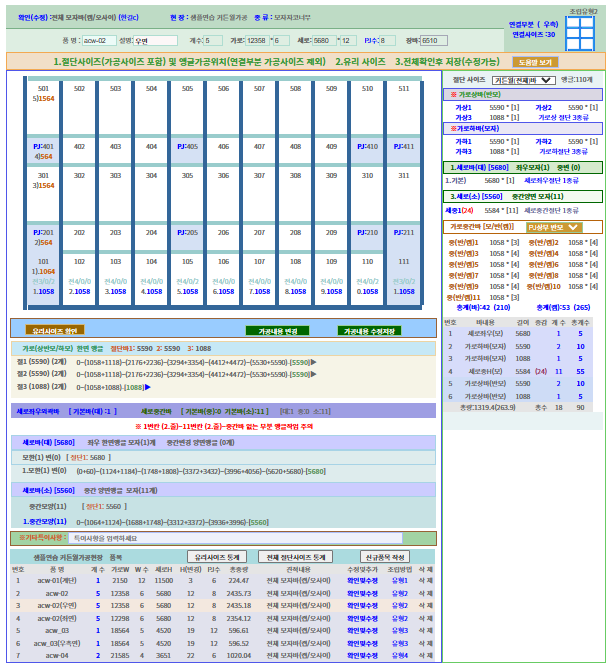

[4]. 절단바 및 유리사이즈,앵글가공위치확인 및 저장 (절단바 종류 및 개수 가공사이즈 확인

▶ 절단바 및 유리사이즈,앵글가공위치등을 확인하시고 저장을 클릭하세요.
▶ 저장된 조립가공 데이터는 다시 확인 및 수정가능합니다 수정시 가공내용변경을 클릭하세요
▶ 히든바 경우 가로중간바 가공시 전체가공이나 PJ상하바만가공등을 선택가능합니다
▶ 모자바 가로중간바 경우 PJ상부바 모자바로 변경가능합니다

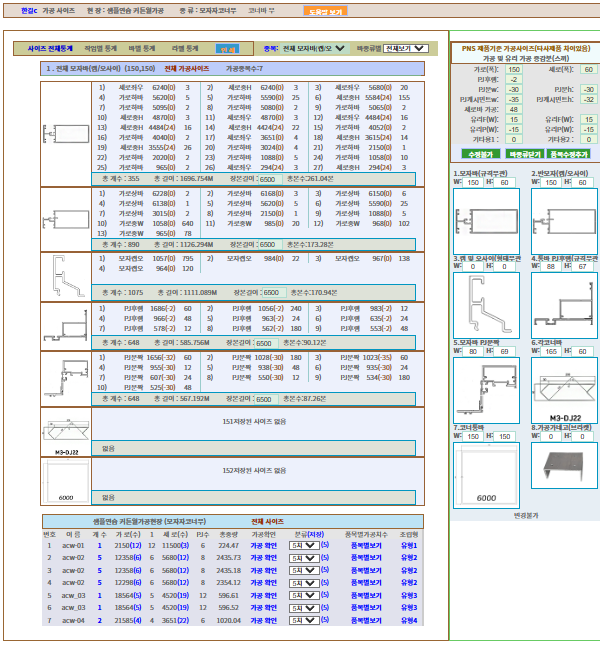

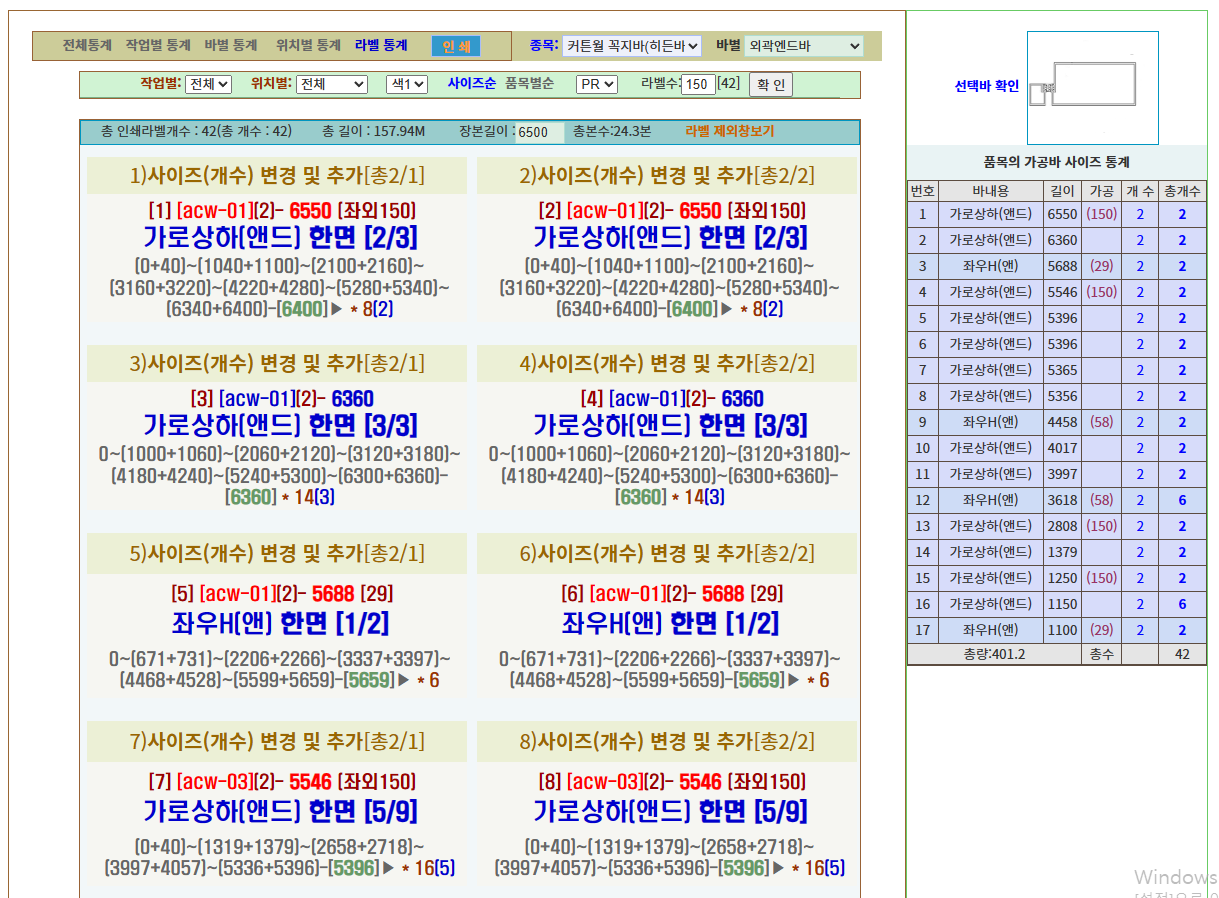

[5]. 다양한 데이터 활용 방법 (절단바 전체 및 종류별통계 유리사이즈 통계
▶ 절단바 및 유리사이즈 데이터 통계는 바종류별 가공품목별 통계로 나느어 보실수 있읍니다. ▶ 가공품목 작업시 작업가능한 품목만 골라서 전체통계를 확인가능합니다
